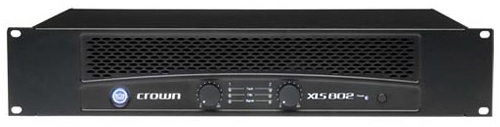

CROWN XLS802D
额定满载输出功率表
立体声 桥接
8Ω 4Ω 2Ω 8Ω 4Ω
XLS202 280W 430W --- 860W ---
XLS402 400W 610W --- 1200W ---
XLS602 550W 800W --- 1220W ---
XLS802 630W 1050W --- 2100W ---
XLS5000 1100W* 1800W 2500W* 3600W 5000W*+
注: 1) 上上述型号: XLS 202, XLS 402, XLS 602, XLS802功放均在 220V/50Hz 电源条件下实测功率输出。
2) 型号: XLS 5000在 1kHz测量，总谐波失真 1% (功率 " ★ ")，(功率带" ★+")
特点：
• 标准2U高度设计，坚固钢制外壳，时尚创新及轻巧可靠。
• 增添大功率2500瓦(每通道)型号一员，强化整个XLS系列的综合性以及不同场合应用性。
• 设置【双信道】或【单信道桥接】转换模式选择拨文件，适合不同使用要求，令操作更快捷，简易和安全。
• 精密和直观信号及削波LED显示器，还提供更可靠故障诊断能力及保护措施，电流限制，直流输出，过载及过热等保护。
技术指标:
输入灵敏度 4Ω负载满功率输出时为1.25V（RMS有效值）
频响特性（1W） 22Hz-20kHz，+0dB，-0.8dB
号噪声比（20Hz-20kHz） A计权，满功率输出 >98dB
不计权，满功率输出 >93dB
总谐失真（THD） <0.5%
互调失真（IMD） 在满功率输出时，60Hz 和7kHz，4:1 两个方波，>0.3%（－40dB）
阻尼系数（8Ω） 10Hz-400Hz：>200
通道间串音 1kHz：-76dB；20kHz：-58dB
输入阻抗 平衡输入20kΩ；不平衡输入10Ω
负载阻抗 立体声输出时，每信道的额定负载阻抗为2Ω-8Ω
桥接单路输出的额定负载阻为4Ω-8Ω
电源电型和频率 100V-120V 交流电 50Hz/60Hz
220V 和 230V-240V 交流电 50Hz /60Hz
产品规格:
控制
• 电平控制 两个前面板旋钮电平控制器,每个通道一个
• 电源 前面板开关, IN 的位置为接通
• 熔断器 后面板熔断器作为过载保护
• 模式转换 后机板转换拨档,选择双通道或单排通道桥接
指示器
• 电源指示器 兰色 LED,指示功放电源接通
• 信号指示器 两个绿色 LED,每通道一个,通道输入信号超过 -40dB时点亮
• 削波指示器 两个红色 LED,每通道一个,通道输出过载时点亮
• 故障指示器 功放保护模式时, 2个红色 LED 点亮,功放电源开关刚接通时, LED也会短暂点亮
输入 / 输出
• 输入连接器 每通道1个,在后面板上,3脚 XLR 连接器
• 输出连接器 两个 4 蕊扬声器 Speakon® 输出连接器, 与 2 蕊或 4 蕊扬声器 Speakon® 插头连接. 上面的扬声器输出连接器连接两个通道输出, 因此它可用作单声道桥接输出,或作为多对扬声器连接的立体声输出. 后面板上每通道都设有一对插接件接线柱.
保护
XLS 系列功放提供很多可靠的保护和故障诊断能力 包括输出电流限制,防直流输出保护,熔断器和过热保护等
结构 通风散热,空气流从前面板流向后面板
风冷散热 具有强制风冷的内部散热板可均匀的散热. 每台需要流动的空气容积为 2.27M3
体积 EIA 标准19英寸(48.3cm)机架安装宽度,3.5英寸(8.9cm)高和15.2英寸(38.6cm)深(XLS 5000除外)
重量
XLS 202 包装重量: 12.7公斤
净重: 10.4公斤
XLS 402 包装重量: 13.9公斤
净重: 11.7公斤
XLS 602 包装重量: 15.4公斤
净重: 13.2公斤
XLS 802 包装重量: 18.7公斤
净重: 16.1公斤
XLS 5000 包装重量: 33.6公斤
净重: 27.7公斤
